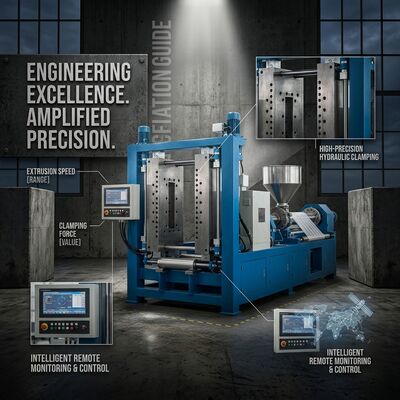

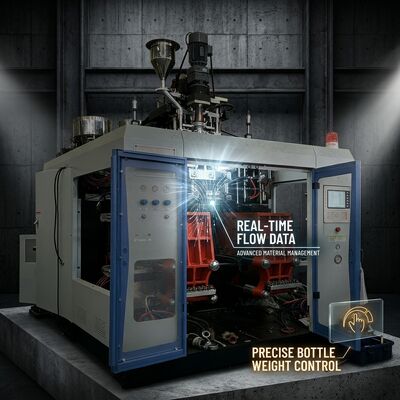

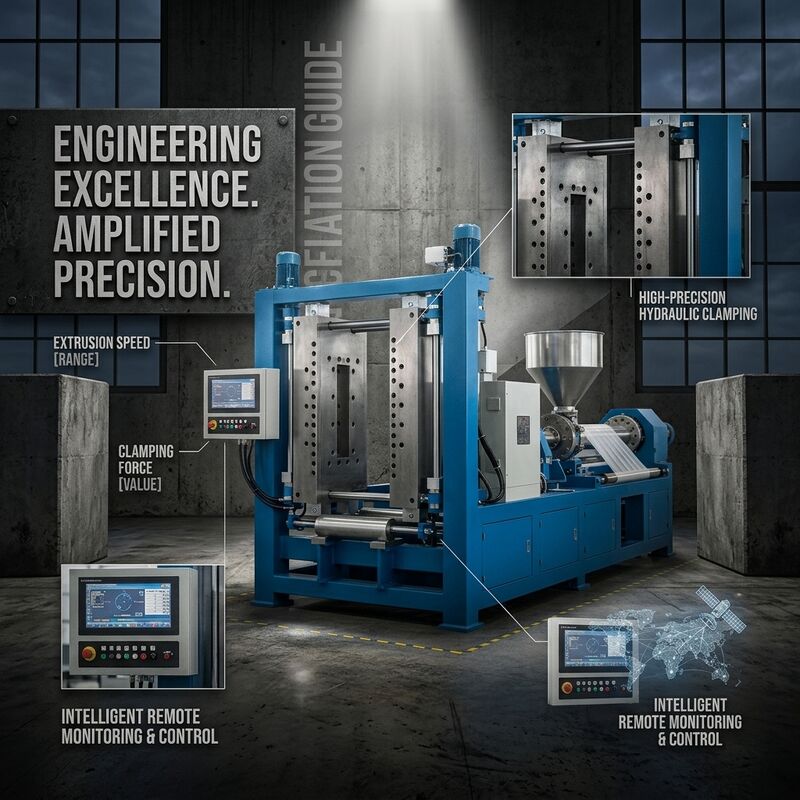

La capacità nello stampaggio per soffiaggio raramente riguarda la macchina più grande sul pavimento; si tratta di quante parti finite escono da ogni ciclo. L'MP80D è offerto con una configurazione di filiera a una, due, tre o quattro teste sulla stessa estrusore da 80 mm, quindi un'unica impronta di macchina può passare da volumi prototipo a produzioni a quattro cavità senza un secondo ordine di acquisto.

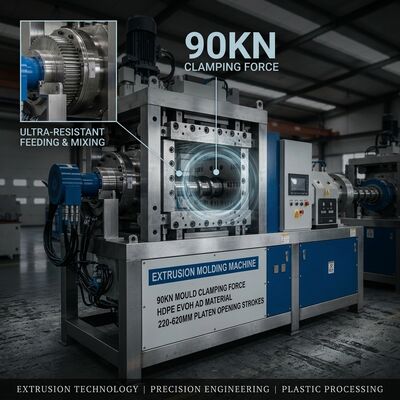

L'esecuzione di quattro teste con una velocità di plastificazione di 90 kg/h funziona solo se il sistema di teste è termicamente stabile. Ogni testa di filiera porta tre zone di riscaldamento e 10 kW di potenza dedicata, mantenendo tutti e quattro i parison alla stessa temperatura e lunghezza in modo che la variazione di peso cavità-cavità rimanga entro la tolleranza che i vostri clienti verificano. Il morsaggio da 150 kN tiene quindi quattro cavità chiuse contro la pressione di soffiaggio senza la deflessione del piano che si manifesta come bave irregolari sulle cavità esterne.
Vantaggi di produzione
- Da una a quattro teste di filiera su un singolo estrusore: convertire la stessa macchina da lavori di sviluppo a singola cavità a produzione a quattro pezzi cambiando il gruppo teste e il set di stampi.
- Fino a quattro contenitori da 10 litri per ciclo: l'operazione multi-cavità moltiplica la produzione oraria senza aumentare proporzionalmente manodopera o spazio.
- Riscaldamento sincronizzato delle teste: tre zone a 10 kW mantengono ogni parison entro una stretta banda di temperatura, che è il singolo fattore più importante per la consistenza del peso della cavità.
- Dimensione massima dello stampo 520 x 460 mm: ospita stampi multi-cavità per piccole bottiglie così come grandi stampi a singola cavità per fusti e taniche.
- Corsa del piano di 540 mm e apertura del piano di 220-620 mm: sufficiente luce per stampi di contenitori profondi e per l'estrazione robotizzata o a nastro trasportatore.
- Morsaggio da 150 kN con piani rinforzati: mantiene la pressione di chiusura su tutta la faccia dello stampo in modo che le bave siano controllate su tutte le cavità contemporaneamente.
Specifiche tecniche
| Parametro | Specifiche |
|---|
| Configurazioni teste disponibili | 1, 2, 3 o 4 teste |
| Max contenitori per ciclo | 4 |
| Volume massimo prodotto per cavità | 10 L |
| Capacità di plastificazione (HDPE) | 90 kg/h |
| Forza di morsaggio stampo | 150 kN |
| Dimensione massima stampo (L x A) | 520 x 460 mm |
| Corsa del piano | 540 mm |
| Corsa di apertura del piano | 220-620 mm |
| Diametro vite | 80 mm |
| Potenza totale macchina | 80 kW |
Tipiche configurazioni multi-cavità
- Bottiglie da 1 L a 4 teste: linee per la pulizia della casa e shampoo dove i cambi di colore sono infrequenti e il volume è la priorità.
- Contenitori da 5 L a 2 teste: confezionatori di olio commestibile e lubrificanti che bilanciano la produzione con la tolleranza dello spessore della parete.
- Taniche da 10 L a 1 testa: stampi a estrazione profonda per contenitori di fluidi agrochimici e automobilistici dove il tempo ciclo è dominato dal raffreddamento.
- Piccole bottiglie cosmetiche a 4 teste: cicli brevi con rapidi cambi di colore su un singolo estrusore.
Bilanciamento teste, tempo ciclo e raffreddamento
L'aggiunta di teste aumenta le parti per ciclo ma aumenta anche la massa di plastica calda che deve essere raffreddata prima dell'espulsione. Nel lavoro a quattro cavità con contenitori più grandi, la progettazione del raffreddamento dello stampo piuttosto che la velocità della macchina tende a impostare il ciclo. Il flusso d'acqua di circa 40 L/min alla temperatura di ingresso raccomandata è specificato precisamente in modo che il refrigeratore e il collettore possano essere dimensionati correttamente nella fase di preventivo.
Per ogni progetto modelliamo il numero di cavità previsto rispetto al limite di plastificazione di 90 kg/h. Se uno stampo a quattro cavità affamasse l'estrusore, la raccomandazione onesta è due teste e un ciclo più breve piuttosto che quattro teste e un'attesa perpetua.
Domande frequenti
Posso aggiungere teste in seguito invece di ordinarne quattro fin dall'inizio?
Sì. L'estrusore, il morsaggio e il quadro di controllo sono identici tra i diversi conteggi di teste, quindi la macchina può essere aggiornata con un gruppo teste aggiuntivo e uno stampo corrispondente. Questo è il motivo per cui molti clienti iniziano con due teste e passano a quattro una volta che il volume degli ordini lo giustifica.
Quanto varia il peso della cavità tra quattro teste?
La variazione del peso cavità-cavità è governata dalla lunghezza del parison e dall'uniformità della temperatura. Con il riscaldamento a tre zone della testa mantenuto in stato stazionario e gli stampi tagliati da un unico blocco utensile, la variazione è tipicamente entro l'1-2% del peso nominale, che rientra nella maggior parte delle specifiche di imballaggio.
Quattro teste ridurranno la dimensione massima del contenitore?
No, il limite di 10 L si applica per cavità. Ciò che cambia è la combinazione pratica: quattro cavità grandi potrebbero superare la velocità di plastificazione, quindi i contenitori grandi vengono solitamente eseguiti uno o due alla volta, mentre le bottiglie piccole vengono eseguite quattro alla volta.
